¿Por qué utilizar cables de aluminio en proyectos solares?
Costo más bajo
Coste hasta un 30-50% inferior al del cobre.
Fácil instalación
Ligero, instalación más sencilla
Resistente al robo
Menor riesgo de robo debido a su menor valor como chatarra.
Listo para la escala de servicios públicos
Adecuado para plantas fotovoltaicas de gran escala.
Solución de conexión de cobre a aluminio
Desde cadenas de paneles fotovoltaicos hasta conexiones de inversores, SUNKEAN ofrece una solución completa de recolección de CC diseñada en fábrica para plantas solares a gran escala.
Solución de puente de cobre y aluminio SK-A
El puente Cu-Al es una solución de conexión preensamblada diseñada para la conectividad del lado de CC en sistemas fotovoltaicos. Permite conexiones flexibles entre diferentes marcas de conectores, a la vez que proporciona una transición fiable entre conductores de cobre y aluminio.
- Instalación Plug-and-Play
- Rentable
- Rendimiento fiable
Ejemplo de aplicación
La solución es compatible con los conectores PV4-S, H4CFC6DMS, PV-KST4-EVO 2A/6I, QC4 10-cds y PV LR5. Si su conector actual no es de ninguno de estos tipos, cada puente incluye un par de conectores de cobre SK4-C, lo que facilita la adaptación de la solución a diferentes requisitos de conectores.
Tecnología clave
La gran adaptabilidad del conector SK-A se debe a sus componentes internos de terminales diseñados con precisión. Diseñados para adaptarse a diferentes requisitos de conexión, estos componentes garantizan una conexión eléctrica segura y fiable, manteniendo un rendimiento de contacto constante.
SUNKEAN es una de las primeras empresas en producir en masa terminales de cobre-aluminio soldados por fricción. La fricción y la presión a alta velocidad unen los metales por debajo de sus puntos de fusión, eliminando los problemas de fusión y expansión propios de la soldadura por fusión. Un recubrimiento multicapa reduce la migración iónica en aproximadamente un 90 %, con una resistencia de contacto ≤ 0,3 mΩ para un funcionamiento fiable en exteriores.
Los terminales de conexión de cobre-aluminio de SUNKEAN utilizan un revestimiento protector multicapa de alto rendimiento. Estas capas, en conjunto, refuerzan la protección en tres aspectos: aislamiento de la interfaz, estabilidad de la superficie y durabilidad ambiental. Esto reduce los efectos de la humedad, el calor y la niebla salina en la zona de conexión y mantiene una conductividad estable a largo plazo.

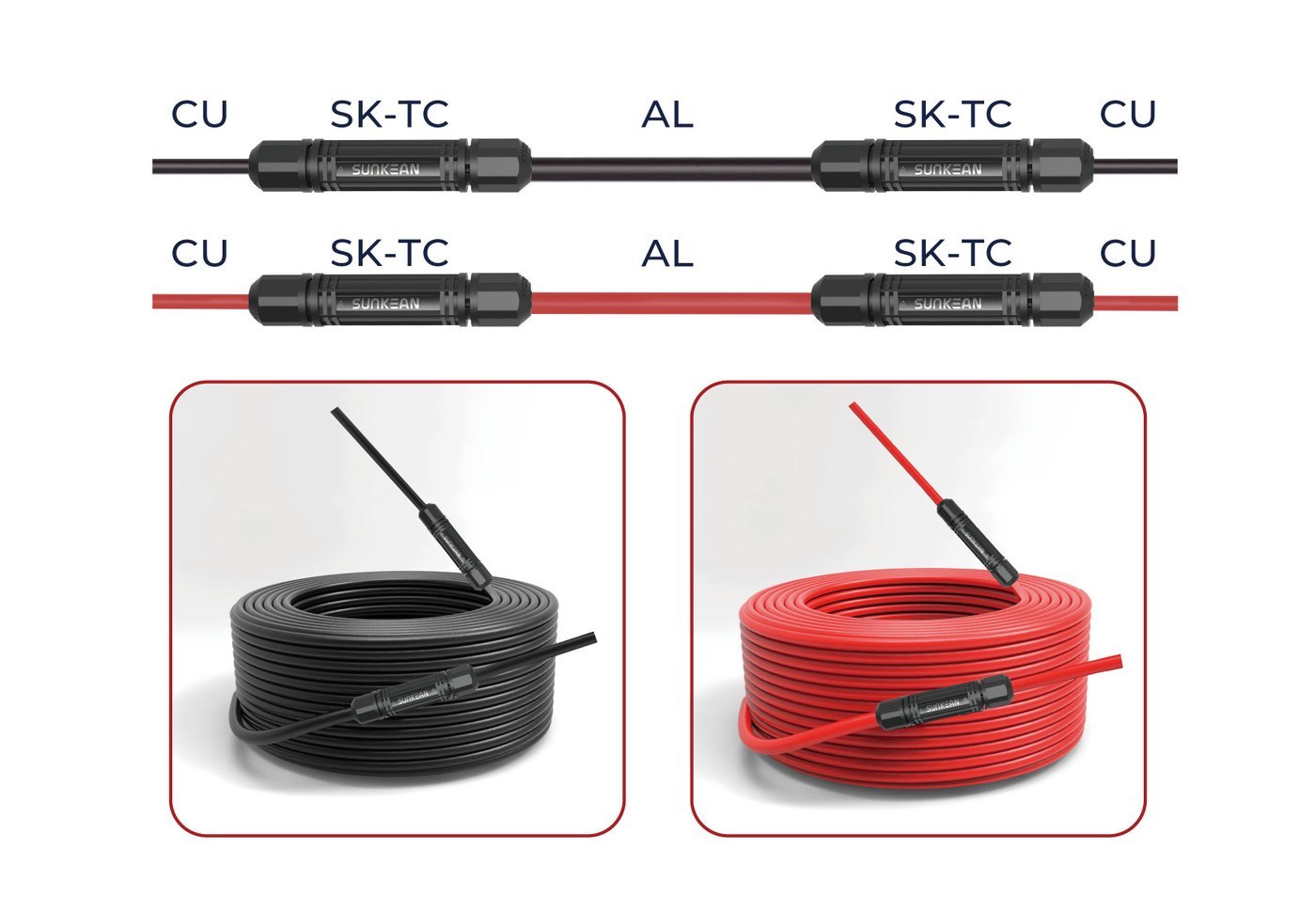

Solución de arnés de transición SK-TC CU-AL
El arnés de transición SK-TC CU-AL es una solución de conexión preensamblada diseñada para la conectividad del lado de CC en sistemas fotovoltaicos. Permite conexiones flexibles entre diferentes marcas de conectores, a la vez que proporciona una transición fiable entre conductores de cobre y aluminio.
- Instalación Plug-and-Play
- Optimización de costes
- Fiabilidad comprobada
Ejemplo de aplicación

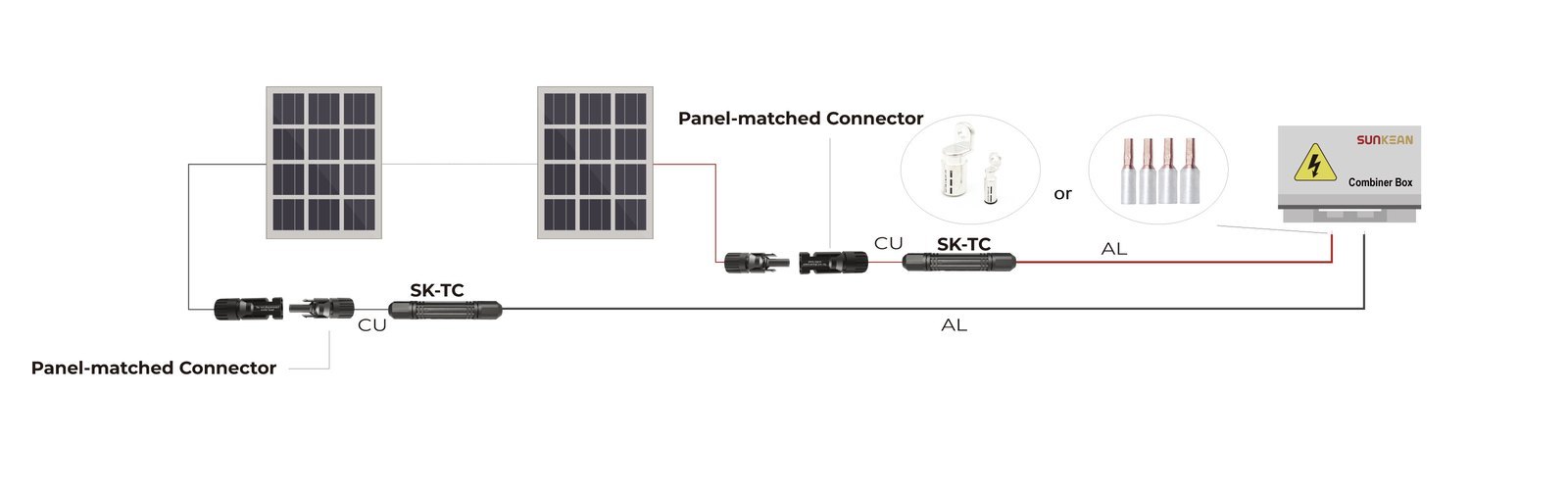

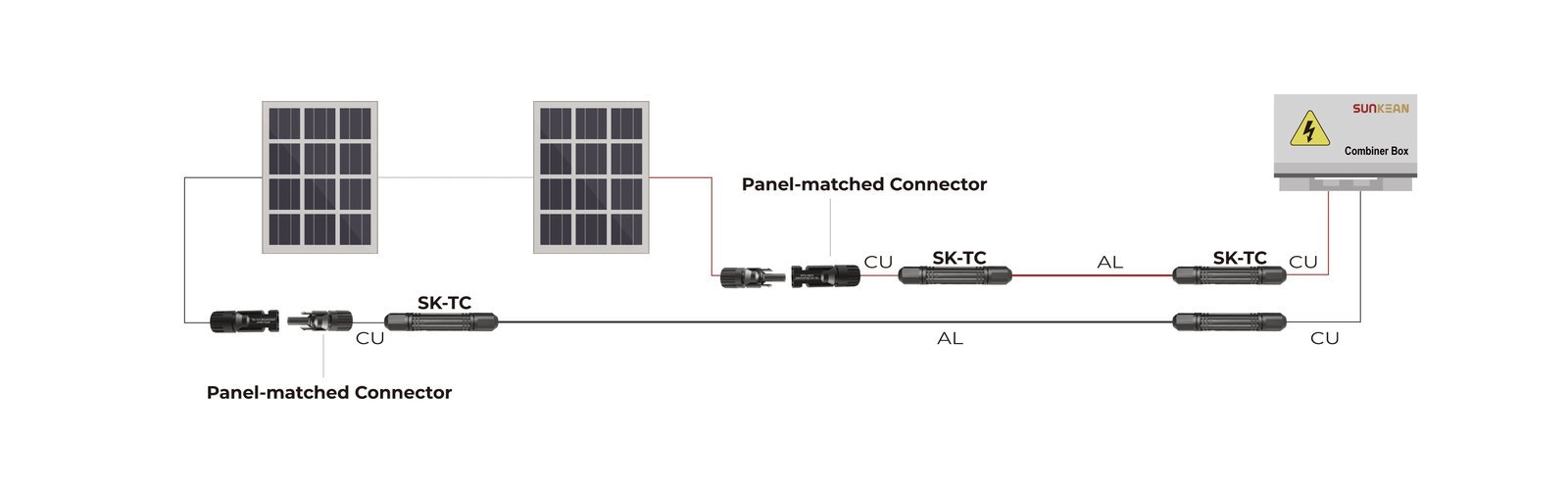

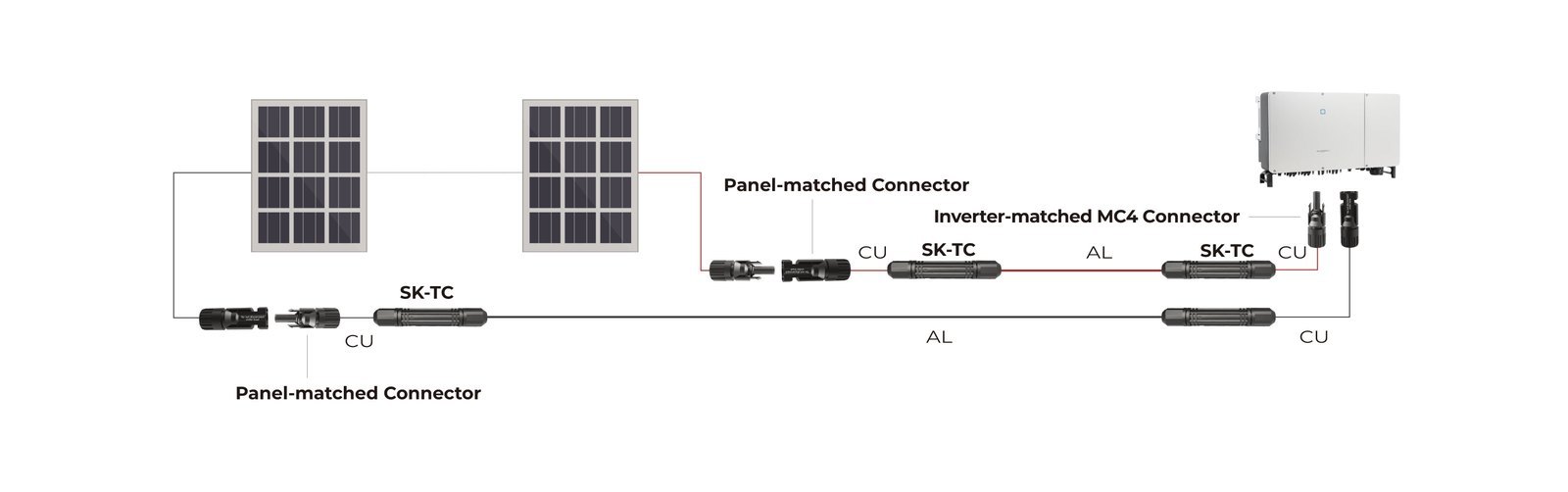

Con tres opciones de cableado flexibles, la solución se adapta a diferentes requisitos de conexión y admite una amplia gama de configuraciones de cajas de conexión. Esta flexibilidad facilita la integración de la solución en distintos diseños de sistemas fotovoltaicos, lo que permite a los instaladores adaptar el cableado a las distribuciones y necesidades de conexión específicas de cada proyecto.
Tecnología clave

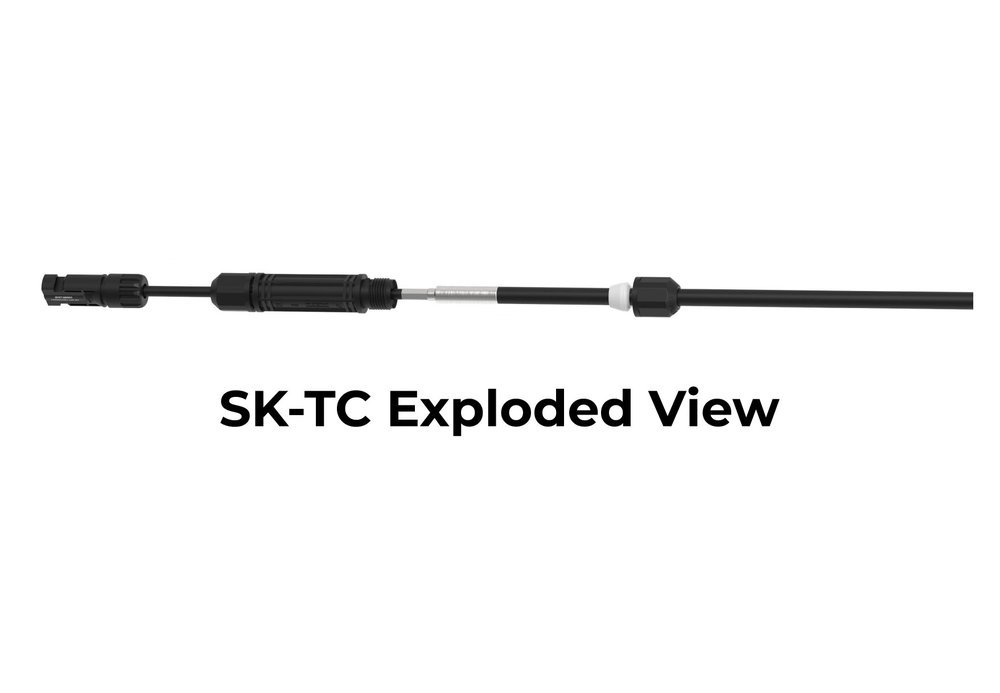

La gran adaptabilidad del conector SK-TC se debe a sus componentes internos de terminales diseñados con precisión. Diseñados para adaptarse a diferentes requisitos de conexión, estos componentes garantizan una conexión eléctrica segura y fiable, manteniendo un rendimiento de contacto constante.
SUNKEAN es una de las primeras empresas en producir en masa terminales de cobre-aluminio soldados por fricción. La fricción y la presión a alta velocidad unen los metales por debajo de sus puntos de fusión, eliminando los problemas de fusión y expansión propios de la soldadura por fusión. Un recubrimiento multicapa reduce la migración iónica en aproximadamente un 90 %, con una resistencia de contacto ≤ 0,3 mΩ para un funcionamiento fiable en exteriores.

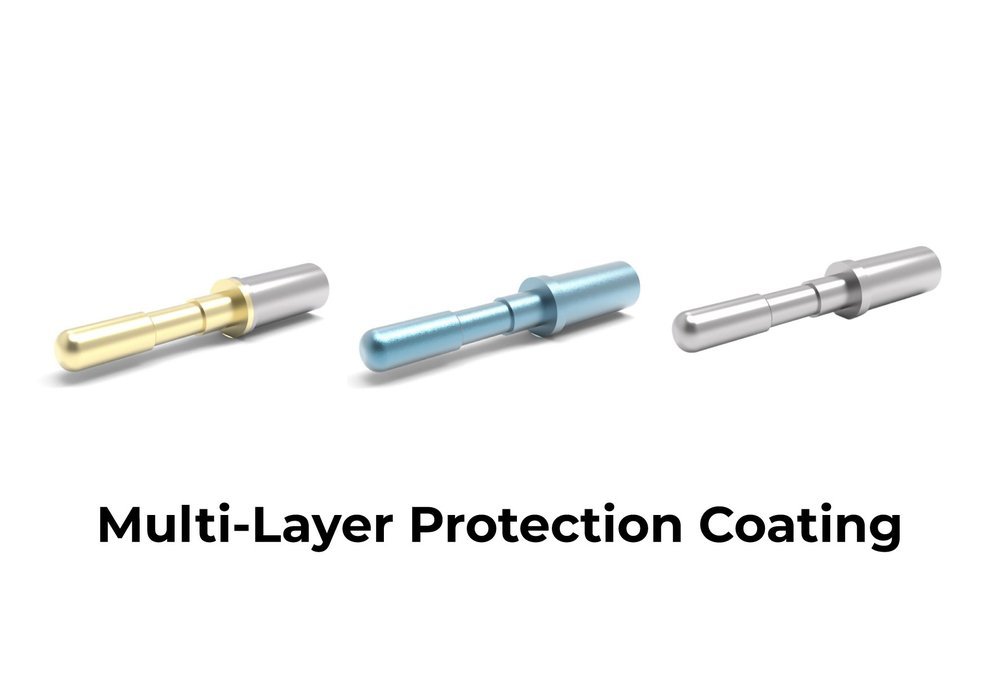

Los terminales de conexión de cobre-aluminio de SUNKEAN utilizan un revestimiento protector multicapa de alto rendimiento. Estas capas, en conjunto, refuerzan la protección en tres aspectos: aislamiento de la interfaz, estabilidad de la superficie y durabilidad ambiental. Esto reduce los efectos de la humedad, el calor y la niebla salina en la zona de conexión y mantiene una conductividad estable a largo plazo.

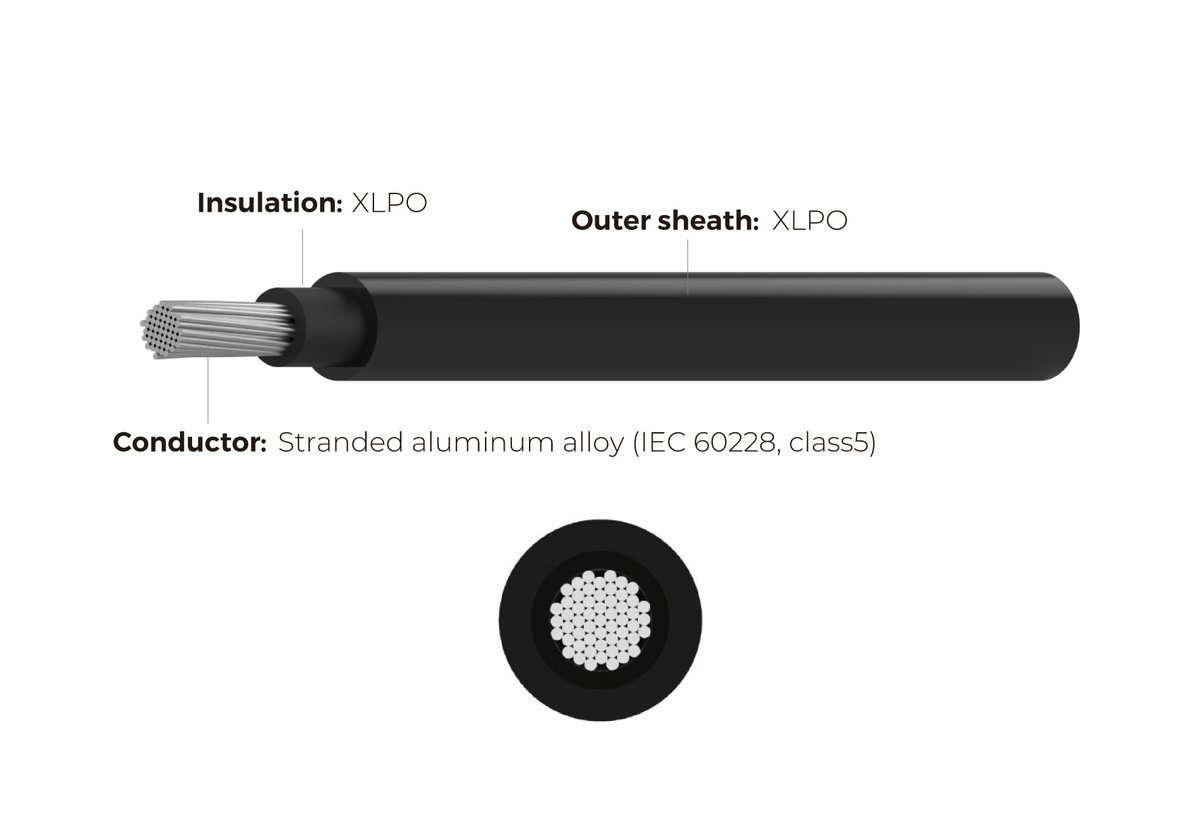

Cable de aluminio
Rendimiento fiable para aplicaciones fotovoltaicas y de distribución eléctrica. Con certificaciones TUV, UL y CE, cumplen con los requisitos internacionales de calidad y seguridad para una amplia gama de proyectos globales.
- Los conductores de aluminio, ligeros y económicos, ofrecen una alta relación conductividad-peso, lo que reduce el peso del cable, los costes de transporte e instalación y, al mismo tiempo, mejora la eficiencia general del proyecto.
- Rendimiento fiable en entornos exigentes. Diseñados con materiales de aislamiento y revestimiento adecuados, los cables de aluminio SUNKEAN ofrecen resistencia a la exposición a los rayos UV, la humedad, las variaciones de temperatura y otras tensiones propias de la intemperie.
- Mayor seguridad y practicidad. Gracias a su menor valor de reventa en comparación con el cobre, los cables de aluminio ayudan a reducir los riesgos de robo, lo que los convierte en una solución práctica para instalaciones fotovoltaicas exteriores a gran escala.

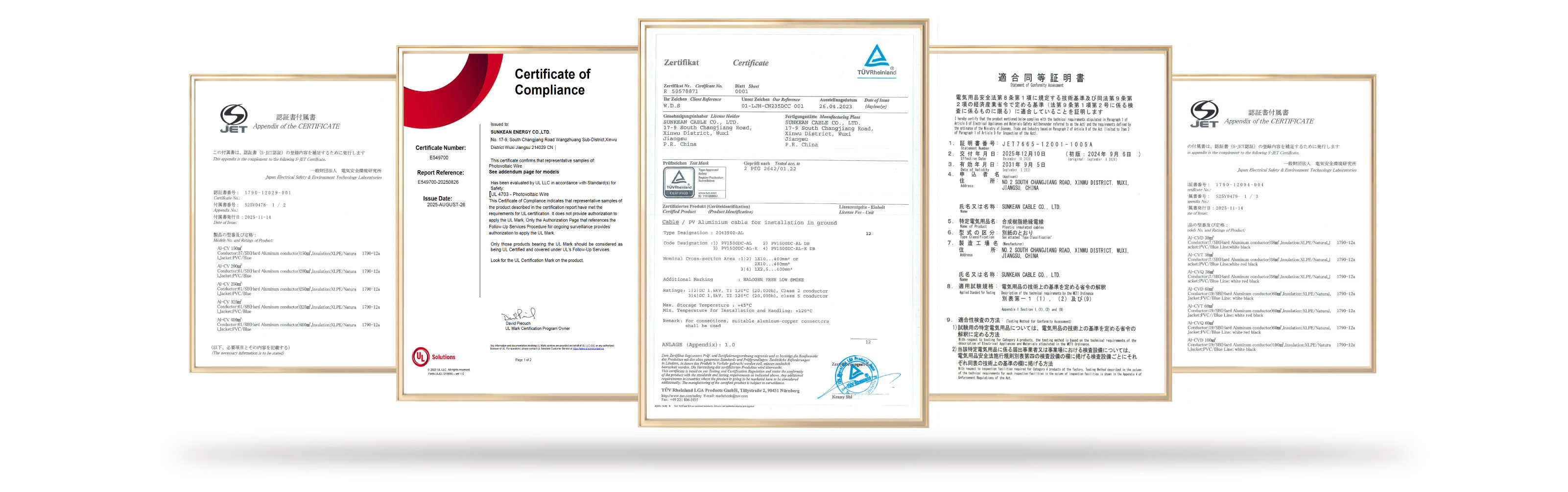

Certificación global
Excelencia en la fabricación
Equipos avanzados
Producción de precisión
Pruebas y validación
Embalaje y entrega
Con la confianza de proyectos solares en todo el mundo.
PV Las Violetas (Chile)
Costes de cableado reducidos garantizando un rendimiento estable a largo plazo.
- Se han desplegado 852 conjuntos de conectores CU-AL.
- Se han instalado 51 km de cable de aluminio.
PV Los Quilos (Chile)
Mayor eficiencia en la instalación gracias a las fiables conexiones de cobre y aluminio.
- Se han desplegado 1.481 conjuntos de conectores CU-AL.
- Se han instalado 112 km de cable de aluminio.
Granja solar de Chile
Permitió un despliegue a gran escala con una calidad de conexión constante.
- Se han desplegado 6.000 conjuntos de conectores CU-AL.
- Se instalaron 120 km de cable de aluminio.
Preguntas frecuentes
¿Cuánto ahorro de costes puede ofrecer la solución de conexión de cobre a aluminio de SUNKEAN?
En comparación con un sistema totalmente de cobre, esta solución reduce los costes hasta en un 58 %. En un proyecto de planta de energía fotovoltaica de 1 GW, el ahorro puede superar los 2.750.000 USD.
¿Cómo está diseñado el arnés de conversión de cobre a aluminio de SUNKEAN para garantizar la estabilidad y la seguridad?
El arnés utiliza una estructura de cobre-aluminio-cobre: conductores de cobre en ambos extremos con un conductor de aluminio en el medio, además de una carcasa de conector de plástico. Admite altas corrientes y permite un engaste rápido in situ en el extremo de aluminio para una instalación simplificada.
¿Qué proceso de soldadura se utiliza para la unión de cobre y aluminio, y qué tan fiable es?
La conexión se realiza mediante soldadura por fricción (unión en estado sólido), que opera a bajas temperaturas para minimizar el daño térmico al cable. Tras 25 años, la degradación de la conductividad es inferior al 0,5 %. La resistencia a la tracción se verifica mediante pruebas de tracción e impacto.
¿Cómo mantiene el conector de cobre a aluminio su resistencia a la corrosión en entornos hostiles?
La superficie de unión está protegida por una estructura de gradiente de tres capas: capa de difusión, capa de niquelado químico y capa antioxidante de estaño por inmersión en caliente. Un diseño de orificios para galvanoplastia garantiza un recubrimiento uniforme. En una prueba de niebla salina al 5% de 96 horas, no se produjo corrosión en la zona de contacto.
